视频车位引导系统的摄像头安装指引

2021-09-27
视频车位引导系统摄像头安装好与坏,直接影响了停车场车牌识别效果,导致反向车位引导是否能够正常工作,所以前期车位摄像头的施工显得尤为重要。

本文将以视频车位摄像头安装位置以及相机角度调试两个方面讲解,教会大家如何正确安装视频车位摄像头。
安装位置

三车位安装高度均为2-3.5米

三车位(2.8mm镜头)安装距离(相机地面---车位前车位线)2.5-4.0米

三车位(3.6mm镜头)安装距离(相机地面---车位前车位线)4.0-6.0米

三车位(6.0mm镜头)安装距离(相机地面---车位前车位线)6.2-8.0米

相机类型
镜头型号
安装距离(相机距离车位线的水平距离)
安装高度(车位相机距离地面的高度)
三车位相机
2.8mm
2.5-4.0m(标准出货镜头)
2.0m-3.5m
3.6mm
4.0m-6.0m
2.0m-3.5m
6.0mm
6.2m-8.0m
2.0m-3.5m

【使用原则】尽量使车牌正对相机方向。

【建议】相机交错安装,启用远程控灯功能(如下图所示)



相机角度调试

外壳装卸

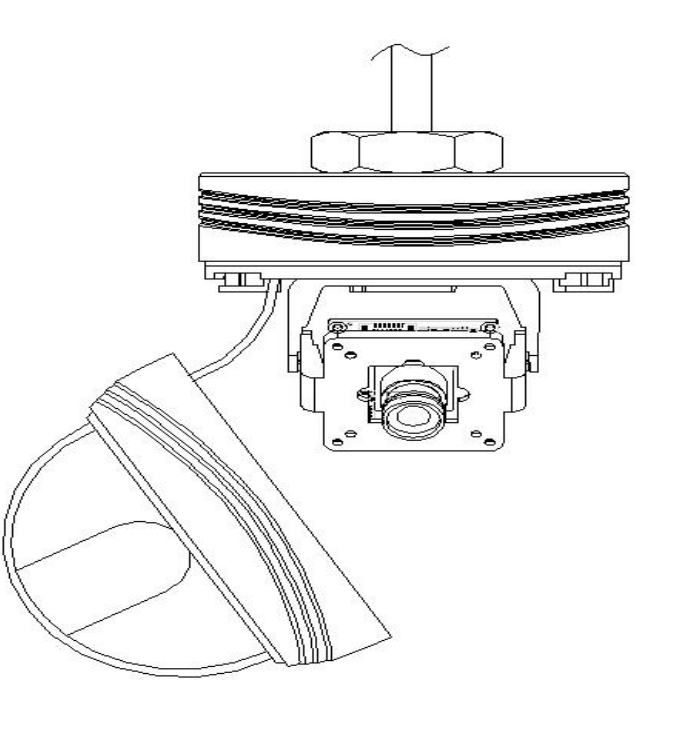

逆时针旋转卸下透明罩上盖(外罩和黑色遮光罩与透明罩是扣在一起的)。



调整图像

对着显示器上的图像来调节车位检测器(的镜头),将图像调至所需要的场景。

沿着图中所示T(垂直)方向稍微用力转动镜头组件可调整镜头垂直方向视角(0-75°);

沿着图中所示P(水平)方向稍用力旋转镜头组件与底座连接的支架即可将车位检测器调整到P向所需的位置(0-100°)。



镜头位置调节要求:

1.在视场的垂直方向,尽量让车牌在视场垂直方向的中部(一般会偏下一些),另外宜保证可以看到监控的车位上的车的全身;

2.尽量保证监控车位上车牌的水平;



安装透明罩上盖

把透明罩上盖内部的3个凹槽与检测器底座上的凸出对准。顺时针旋转,使凸出紧固扣入凹槽。
